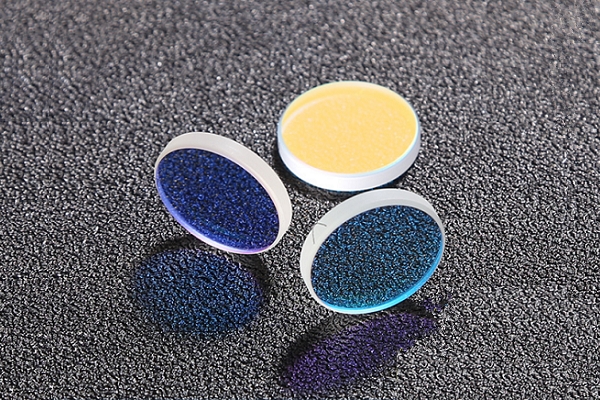

合束鏡作用是把兩束光合為一束，在各類激光工業中的應用比較普遍，一般將加工用激光與用于成像或用于指示的波長光合成一束與工作位置。其設計為不同波段的一部分波長透過，一部分反射。具體需求需要客戶指定。

    我們的合束鏡設計用于45度入射時, 透射波長1064nm的激光束,并利用90度反射波長650nm的激光束（可見光）來校準1064nm激光束。

規格參數：

    產品尺寸：可按客戶要求定制

    材料：BK7，熔融石英、硒化鋅ZnSe、硫化鋅ZnS、鍺Ge、硅Si、氟化鈣GaF2、氟化鎂MgF2、藍寶石Al2O3、光學玻璃等

    直徑公差：+0/-0.1mm

    厚度公差：±0.1mm

    通光口徑：≥90%

    表面質量：20/10

    平行度：≤3°

    面型精度：λ/2 per 1” Dia @632.8nm

鍍膜參數：

1064nm合束鏡：

    平均透過率> 99% @1064nm, 平均反射率>85% @650nm。

    鍍膜要求：第一面: T>99%@1064nm,450AOI；

              第二面: T>99%@1064nm R>85%@650nm,450AOI。

532nm合束鏡:

    平均透過率> 99% @532nm, 平均反射率> 85% @650nm。

    鍍膜要求：第一面: T>99%@532nm,450AOI；

              第二面: T>99%@532nm R>85%@650nm,450AOI

355nm合束鏡:

    平均透過率> 99% @355nm, 平均反射率> 85% @650nm。

    鍍膜要求：第一面: T>99%@355nm,450AOI；

              第二面: T>99%@355nm R>85%@650nm,450AOI。
